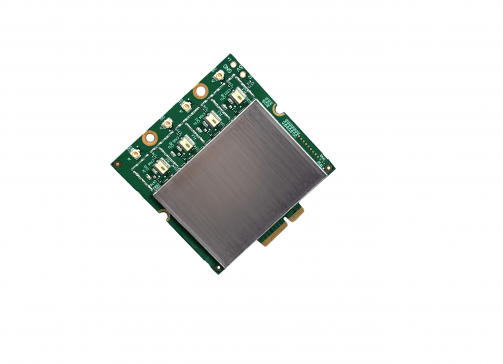

AX-931

802.11 ax 4x4 6GHz M.2 E-Key

  • 支援802.11 ax 4x4 mPCIe無線模組

  • 符合IEEE 802.11ax 標準

  • 支援6105GHz-7125GHz頻段

  • 支援4 x 4天線組合

  • 採mPCIe介面

  • 具備AP及STA功能

  • 適用於如影像串流、AR & VR等應用

產品特色

AX-931是一款配有PCI Express 3.0 介面及M.2 E key插槽的內嵌型無線網卡。採用Qualcomm® 802.11ax Wi-Fi 6技術,高度集成的無線局域網 (WLAN) 片上系統 (SoC),支援6105GHz-7125GHz頻段,可執行AP及STA功能,同時具備4x4 MIMO和4個空間流,適用於6GHz IEEE802.11ax/ac/an應用。可加速傳輸效能,適用於如影像串流、AR & VR等應用。




硬體規格

IEEE 標準 IEEE 802.11ax
介面 PCI Express 3.0 interface, M.2 E-key
運作電壓 3.3V/5V
運作頻段 6.105GHz~7.125GHz
調變技術 802.11n: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
802.11ac: OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)
802.11ax: OFDMA (BPSK, QPSK, DBPSK, DQPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM, 4096-QAM)
輸出功率 802.11ax: Max. 23dBm (per chain)
電源功耗 ≦15W
接收靈敏度 802.11ax
HE20 MCS0 <-82dBm / MCS11 <-52dBm
HE40 MCS0 <-79dBm / MCS11 <-49dBm
HE80 MCS0 <-76dBm / MCS11 <-46dBm
天線連接器 4x U.FL Connectors

外型規格

產品重量 20 克
產品尺寸 60 (長) x 57 (寬) x 4.1 (高) mm (偏差±0.15mm)

工作環境

運作 溫度: -20°C to 70°C
濕度: 95% (無冷凝)
存儲 溫度: -40°C to 90°C
濕度: 90% (無冷凝)

認證

RoHS/REACH Compliance
