SG222無線串列設備伺服器

RS485 to 802.11 a/b/g/n/ac

專為工業IoT應用的無線串列設備伺服器 SG222，搭載高性能、高穩定性的高通晶片提供IEEE標準的 802.11ac 5GHz 和 802.11n 2.4GHz 雙頻雙流。

SG222為使在嚴苛環境中安全可靠地確保通訊順暢，特別針對結構設計進行強化。並滿足低溫-40℃至高溫85℃的寬溫極端工業環境應用。採用M12接頭，可承受鐵道車載應用中產生的強力衝擊和振動以符合EN50155標準。

產品特色

* 支援最大吞吐量：5GHz頻段可達 433 Mbps 與2.4GHz頻段可達 150 Mbps
* 等效全向輻射功率（EIRP）：雙頻5GHz與2.4GHz皆可達 20dBm
* 1 X 千兆位以太網端口 (M12，X-Code，母 8-Pins)
* 1 x RS485 端口：(M12，A-Code，母 8-Pins)
* 傳輸距離：約1200米 (低速率情況下)
* 傳輸模式：點對多 (至多32個節點，16個節點以上建議加中繼器)

Wi-Fi 5極致速率

支援最大吞吐量2.4GHz為150 Mbps 與5GHz為433 Mbps ，合計為 583 Mbps 。

可集中式管理

為快速部署與設定，SG222可被無線控制器( Wireless LAN Controller , WLC) 或 zMEC平台(container-based)進行列管。

智捷科技無線控制器(WLC) 可遠程監控並依不同需求場景進行批量下發配置，以便排除異常狀況與優化網路。

若有應用整合服務需於單一平台運作可搭配zMEC 平台

例如，因應物聯網趨勢，高頻寬、低延遲、支援大規模接入的特性，使搭載AI的大量資料運算需求提升，搭配影像監控/辨識、電子圍籬等應用。

進階企業級防護, WPA2

支援加密 WPA-PSK / WPA2-PSK 與 WPA /WPA2 802.1X 認證標準。

強化防禦

SG222採金屬外殼並符合IP67防塵、防水等級，可應用於高溫差、高濕度等惡劣環境。

Ethernet、DC input、Serial port 皆採M12端口，可承受鐵道車載應用中產生的強力衝擊和振動，大幅優於傳統的RJ45接頭，符合EN50155標準。

多應用功能

適用於工業自動化場域控制應用、航空、軌道交通等多種場景。

IEEE 標準

IEEE 802.11 a/b/g/n/ac

資料傳輸速率

802.11ac：6.5 to 433 Mbps
802.11n：6.5 to 150 Mbps
802.11a/g：6 to 54 Mbps
802.11b：1 to 11 Mbps

空間串流

2.4GHz	2.4GHz：1×1:1
5GHz	5GHz：1×1:1

頻寬

2.4GHz：20/40 MHz
5GHz：20/40/80 MHz

支援頻段及工作頻道

台灣	2.412 – 2.462 GHz；11 channels 5.180 – 5.320 GHz；8 channels 5.500 – 5.720 GHz；12 channels 5.745 – 5.825 GHz；5 channels
美國	2.412 – 2.462 GHz；11 channels 5.180 – 5.320 GHz；8 channels 5.500 – 5.720 GHz；12 channels 5.745 – 5.825 GHz；5 channels
歐洲	2.412 – 2.472 GHz；13 channels 5.180 – 5.320 GHz；8 channels 5.500 – 5.700 GHz；11 channels
中國	2.412 – 2.472 GHz；13 channels 5.180 – 5.320 GHz；8 channels 5.745 – 5.825 GHz；5 channels
日本	2.412 – 2.472 GHz；13 channels 5.180 – 5.320 GHz；8 channels 5.500 – 5.720 GHz；12 channels
印度	2.412 – 2.472 GHz；13 channels 5.180 – 5.320 GHz；8 channels 5.500 – 5.720 GHz；12 channels 5.745 – 5.865 GHz；7 channels
注意	*最大功率的設定會根據不同的頻道和國家的規定而有所不同

無線區域網模式

Infrastructure, Ad-Hoc

傳輸距離

Up to 200meters (in open areas)

調變技術 (Typical)

OFDMA / OFDM / CCK / DQPSK / DBPSK

天線型態

外建

天線增益

2.4GHz	5dBi
5GHz	5dBi

等效全向輔射功率

2.4GHz	20dBm
5GHz	20dBm

頻帶

ISM (2.4-2.484GHz)
U-NII-1 (5.15-5.25GHz)
U-NII-2A (5.25-5.35GHz)
U-NII-2C (5.47-5.725GHz)
U-NII-3 (5.725-5.85GHz)

性能參數

PHY峰值	2.4 GHz：150 Mbps 5 GHz：433 Mbps
最大用戶數	512

無線接收靈敏度

2.4GHz 最大發射功率 (PER CHAIN)	HT40 MCS0 : 15dBm+/-2dBm MCS7 : 10dBm+/-2dBm
5GHz 最大發射功率 (PER CHAIN)	HT40 MCS0 : 15dBm+/-2dBm MCS7 : 9dBm+/-2dBm
2.4GHz 接收訊號靈敏度	HT20 MCS0 : <-82dBm MCS7 : <-64dBm HT40 MCS0 : <-79dBm MCS7 : <-61dBm
5GHz 接收訊號靈敏度	HT20 MCS0 : <-82dBm MCS7 : <-64dBm HT40 MCS0 : <-79dBm MCS7 : <-61dBm VHT80 MCS0 : <-76dBm MCS8 : <-53dBm

軟體規格

設置選項	Web GUI , Telnet , Console
物聯網協議	TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), Private MIB, ARP, Telnet

安全機制

驗證	Open System 802.1x WPA-PSK/WPA2-PSK WPA-Enterprise/WPA2-Enterprise
加密	128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC, PEAP/MD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAP-TTLS/EAP-MSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAP-MD5, LEAP

外型規格

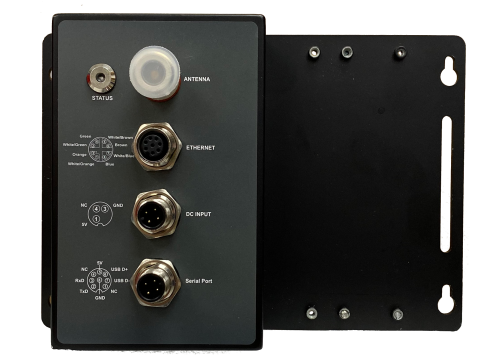

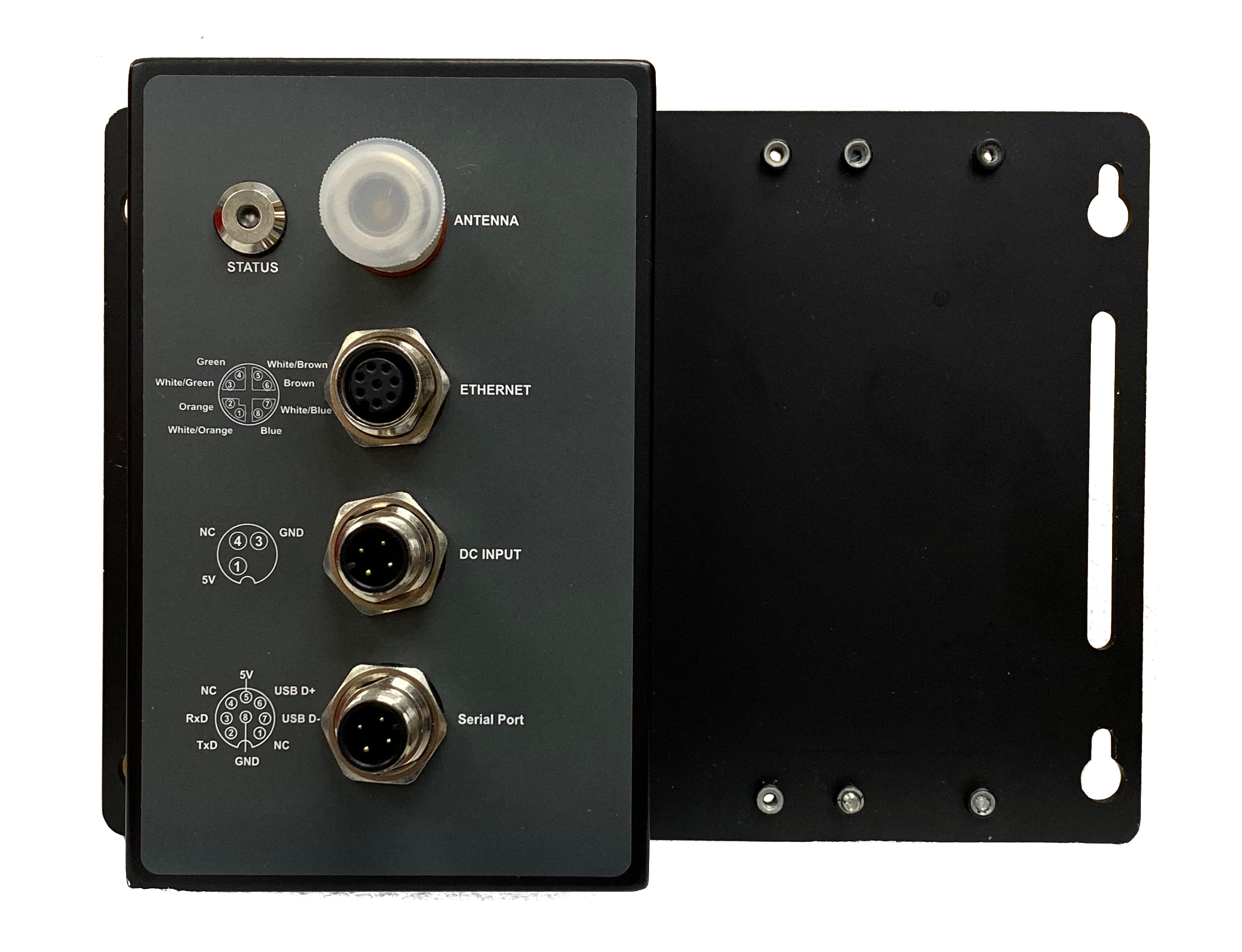

網路介面	1 x IP67 Green LED 1 x N-Type Female Connector, for External Antenna 1 x Gigabit Ethernet Port：(M12, X-Code, Female 8-Pins) 1 x Serial Port：(M12, A-Code, Female 8-Pins)
電源	DC Input Port: (M12, A-Code, Male 3-Pins)
工作環境	存儲溫度：-40~ 85 ℃ 濕度：10 ~ 90% 運作溫度：-40 ~ 85 ℃ 濕度：10 ~ 90% (無冷凝)

標準

認證	IEC/EN 62368-1 EN55032 & EN55024 EN50155 WEEE & RoHS IEEE standards： IEEE 802.11a/b/g/n/ac IEEE 802.11d, e, h, i, j, k, r, u, v time stamp, w, and z standards Multimedia： Wi-Fi multimedia (WMM) *以上功能需透過智捷科技無線控制器 (WLC)

物理規格

安裝方式	壁掛型
外觀尺寸	189 (長) × 130 (寬) × 61.3 (高) mm
Anti-static Grade	IEC61000-4-2(Criteria B) Air: ±8kV Contact:±4kV
環保規格	RoHS compliant
燈號指示	綠燈電源開啟 / 關閉
支援無線控制器	- WS5G2 / WS7G2 /WS10G2 / WS200G2 / WS500G2 / WS1000G2- zMEC
保固	1 年
