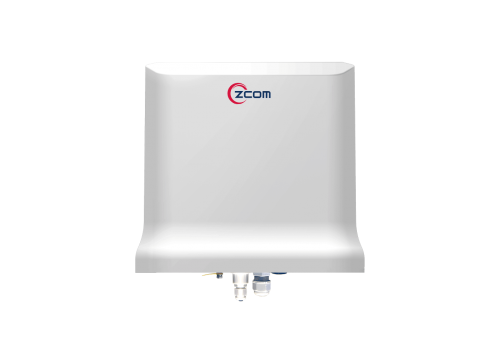

SG250

4GLTE/5G NR戶外型閘道器- 2x2 802.11ax

  • 最新的第六代標準IEEE 802.11ax ,提供雙頻雙流並且向下相容第五代無線技術(802.11ac)

  • 支援最大吞吐量,5GHz頻段可達 1,200Mbps 與 2.4GHz頻段可達 574Mbps

  • 提供4GLTE/ 5G NR行動通訊模組(擇一)和 2.5GbE WAN 有線網路埠,可在有線與行動通訊間靈活的切換

  • 支援Modbus 通訊協定

  • DNP3.0 通訊協定

  • 提供串行接口 2kV 獨立隔離保護

產品特色

  • * 便利性:使用4G LTE上網,因大多地處偏遠,免除申請DSL/Fiber網路的困擾,具備GPS功能,便於電廠/案場定位

  • 安全性:VPN 通訊協定,確保資料絕佳安全性

  • 可靠性:內建eMMC,斷線時持續記錄,並於重新連線後自動上傳資料

  • 整合性:可介接多種環境感應器,如溫度、風速計、日照計等...

  • 客製化:智捷科技自研產品可彈性提供API客製化需求

  • 堅固耐用結構設計:IP67 防塵防水等級、寬溫操作環境,14級防風標準、紫外線保護 UL746C。

  • RS485傳輸距離:約1200米 (低速率情況下)

  • RS485傳輸模式:點對多點(至多32個節點,16個節點以上建議加中繼器)


Wi-Fi 6 極致速率

支援最大吞吐量  2.4 GHz 為 574Mbps 與 5GHz 為1200 Mbps,合計為 1774 Mbps。

2.5Gbps PoE+ 以太網口供電技術

SG250 為提供WiFi6的極致效能而搭載了2.5Gbps 以太網口,同時相容 802.3bt 以太網口供電技術之標準大幅度提升安裝便利性

可集中式管理

為了快速部署與設定,SG250 無線控制器( Wireless LAN Controller , WLC) 或是 zMEC平台(container-based)進行列管。經由智捷科技無線控制器(WLC) 進行遠程監察、排除狀況與網路優化。並可針對多重組合下發配置以便進行批量遠程監管。

彈性聯網

對內可透過有線RS485、Ethernet,無線Wi-Fi進行資料的收集,對外可選擇有線Ethernet網路走ADSL或是選擇4G網路,可隨時隨地將所收集到的電廠資訊,傳輸到後台監控系統。

進階企業級防護, WPA3

高階WPA3防護為針對取代WPA2安全性而生,通過使用192位加密密鑰,更安全的密碼加密和增強的暴力攻擊保護相結合,以保護您的Wi-Fi 。

簡易安裝工序

提供安裝所需的配件和功能,擁有隨插即用的配置,適用於桿式安裝。

波束賦形技術

SG250具有波束賦形技術 (TxBF),透過提升信號強度與集中度。針對單一對接的傳輸距離更遠更可靠。

多重應用功能

堅固的結構設計特別適合用於工業級應用環境,像是太陽能電力、石油天然氣、工廠等應用。

支援多種維護功能

SG250提供Web GUI和Telnet,Console,更利於遠端維護。皆支援加密通訊功能,例如HTTPS和SSH,提高安全防護性。此外,韌體的日誌功能讓事件記錄與維護更為明確;使用者可以透過Web GUI遠端查看日誌資料。

網路介面

協定 Modbus TCP, DNP3.0 , TCP / Server modes supported
端口數量 2
速率 10/100/1000/2500 Mbps , Auto MDI/ MDIX
端口 8-pin RJ45
防雷係數 1.5 kV (built-in)

串列埠介面

協定 Modbus RTU/ASCII Master/Slave
端口數量 2
串列傳輸標準 RS485, software selectable
端口 8-pin RJ45
RS-485上下拉電阻 1kΩ, 150kΩ
RS485終端電阻 120kΩ
防雷係數 2kV (built-in)

串列埠通訊參數

資料傳送單位 7,8
停止位元 1,2
串列埠通訊校驗方式 None, Even, Odd, Space, Mark
流量控制 RTS/ CTS, XON/ XOFF, RTS Toggle
波特率 50 bps to 921.6 kbps

串列埠信號接口

RS485 Data+, Data-, GND

Wi-Fi

IEEE標準 IEEE 802.11 a/b/g/n/ac/ax
資料傳輸速率 802.11ax:4 to 1200 Mbps
802.11ac:6.5 to 866 Mbps
802.11n:6.5 to 300 Mbps
802.11a/g:6 to 54 Mbps
802.11b:1 to 11 Mbps
頻寬 2.4GHz:20/40 MHz
5GHz:20/40/80 MHz
多輸入多輸出系統 MU-MIMO
空間串流 2.4GHz : 2×2:2
5GHz : 2×2:2
支援頻段及工作頻道 台灣
2.412 – 2.462 GHz;11 channels
5.180 – 5.320 GHz;8 channels
5.500 – 5.720 GHz;12 channels
5.745 – 5.825 GHz;5 channels
美國
2.412 – 2.462 GHz;11 channels
5.180 – 5.320 GHz;8 channels
5.500 – 5.720 GHz;12 channels
5.745 – 5.825 GHz;5 channels
歐洲
2.412 – 2.472 GHz;13 channels
5.180 – 5.320 GHz;8 channels
5.500 – 5.700 GHz;11 channels
中國
2.412 – 2.472 GHz;13 channels
5.180 – 5.320 GHz;8 channels
5.745 – 5.825 GHz;5 channels
日本
2.412 – 2.472 GHz;13 channels
5.180 – 5.320 GHz;8 channels
5.500 – 5.720 GHz;12 channels
印度
2.412 – 2.472 GHz;13 channels
5.180 – 5.320 GHz;8 channels
5.500 – 5.720 GHz;12 channels
5.745 – 5.865 GHz;7 channels

*最大功率的設定會根據不同的頻道和國家的規定而有所不同
無線區域網模式 Infrastructure, Ad-Hoc
傳輸距離 Up to 200meters (in open areas)
調變技術 (Typical) OFDMA / OFDM / CCK / DQPSK / DBPSK
天線型態 內建
天線增益 (最大值) 2.4GHz:5dBi
5GHz:5dBi
等效全向輔射功率 2.4GHz:31dBm
5GHz:31dBm
頻帶 ISM (2.4-2.484GHz)
U-NII-1 (5.15-5.25GHz)
U-NII-2A (5.25-5.35GHz)
U-NII-2C (5.47-5.725GHz)
U-NII-3 (5.725-5.85GHz)

4G LTE (選配) (P/N:EM06)

天線型態 內建
天線增益 (max) 2dBi
EIRP for LTE-FDD 23dBm
頻帶 LTE-FDD:B1、B3、B7、B28
GNSS GPS / GLONASS / BeiDou / Galileo

5G NR (選配) (P/N:RM500Q-GL)

天線型態 內建
天線增益 (max) 2dBi
EIRP for LTE-FDD 23dBm
頻帶 5G NR SA
n1*/n2*/n3*/n5*/n7*/n8*/n12*/n20*/n25*/n28*/n38*
/n40*/n41/n48*/n66*/n71*/n77/n78/n79

5G NR NSA
n41/n77/n78/n79

LTE-FDD
B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19
/B20/B25/B26/B28/B29/B30/B32/B66/B71
GNSS GPS / GLONASS / BeiDou / Galileo

性能參數

PHY峰值 2.4 GHz:574 Mbps
5 GHz:1200 Mbps
最大用戶數 1024

無線接收靈敏度

2.4GHz 最大發射功率 (PER CHAIN) MU HE40
MCS0 : 23dBm+/-2dBm
MCS11 : 16dBm+/-2dBm

MU VHT40
MCS9 : 20dBm+/-2dBm
5GHz 最大發射功率 (PER CHAIN) MU HE40
MCS0 : 23dBm+/-2dBm
MCS11 : 15dBm+/-2dBm

MU VHT40
MCS9 : 17dBm+/-2dBm
2.4GHz 接收訊號靈敏度 HE20
MCS0 : <-82dBm
MCS11 : <-52dBm

HE40
MCS0 : <-79dBm
MCS11 : <-49dBm
5GHz 接收訊號靈敏度 HE20
MCS0 : <-82dBm
MCS11 : <-52dBm

HE40
MCS0 : <-79dBm
MCS11 : <-49dBm

HE80
MCS0 : <-76dBm
MCS11 : <-46dBm

軟體規格

設置選項 Web GUI, Telnet ,Console
物聯網協議 TCP/IP, UDP, HTTP, SMTP, NTP, DNS, DHCP Client, SNMP (v1, v2, v3), Private MIB, ARP, Telnet

安全機制

驗證 WPA2/WPA3-Personal (TKIP and AES)
加密 128-bit TKIP/AES-CCMP EAP-TLS, PEAP/GTC, PEAP/MD5, PEAP/MSCHAPV2, EAP-TTLS/PAP, EAP-TTLS/CHAP, EAP-TTLS/MSCHAP, EAP-TTLS/MSCHAPV2, EAP-TTLS/EAP-MSCHAPV2, EAP-TTLS/EAP-GTC, EAP-TTLS/EAP-MD5, LEAP

外型規格

網路介面 1x 10/100/1000/2500Mbps WAN Port
1x 10/100/1000/2500Mbps LAN Port
其他介面 1x Reset Button
1x Grounding Terminal
電源 輸入電源 : WAN Port:PD Input (802.3bt)
電源功耗 : ≤ 30W
藍牙 版本 : 5.0
頻段 : 2400 ~ 2480MHz
工作環境 存儲
溫度:-40~ 70 ℃
濕度:5 ~ 95%

運作
溫度:-40 ~ 65 ℃
濕度:5 ~ 95% (無冷凝)

標準

認證 IEC/EN 62368-1
EN55032 & EN55024
WEEE & RoHS

IEEE standards :
IEEE 802.11a/b/g/n/ac/ax
IEEE 802.11d, e, h, i, j, k, r, u, v time stamp, w, and z standards

Multimedia :
Wi-Fi multimedia (WMM)

*以上功能需透過智捷科技無線控制器 (WLC)

可靠度

自動重啟觸發器 Built-in WDT (watchdog timer)
平均故障間隔標準 Telcordia SR332

物理規格

安裝方式 抱桿型 / 壁掛型
外觀尺寸 296 (長) × 92 (寬) × 283 (高) mm
靜電防護等級 IEC61000-4-2(Criteria B)
Air:±8kV
Contact:±4kV
環保規格 RoHS compliant
燈號指示 通過軟體控制的燈號
- 可顯示電源(Power)、
- 設備狀態(Status -Fault、Ready)、
- 無線數據訊號(Cellular signal)
支援無線控制器 - WS5G2 / WS7G2 /WS10G2 / WS200G2 / WS500G2 / WS1000G2 - zMEC
IP 防護等級 IP67
保固 1 年
